- 商品名稱: BQJ 防爆自耦減壓電磁 起動箱( II B)
- 商品編號: 1006235086640472064
執行標準
◇GB3836.1-2010、GB3836.2-2010、 GB3836.3-2010 等效于IEC60079-0、1EC60079-1、 IEC60079-7。

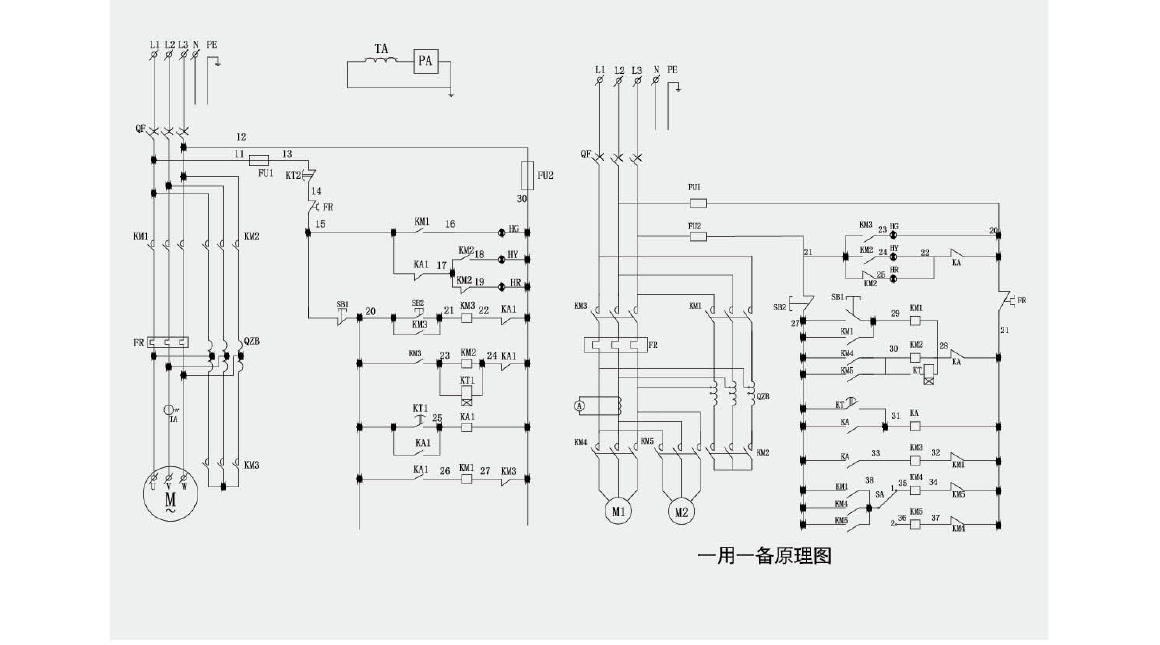

電氣原理圖示例
-
◇1區、2區危險場所;
◇ⅡA、ⅡB、ⅡC級爆炸性氣體環境。
-
-
型號
電機功率
(KM)
額定電流
(A)
自耦變壓器容量
容量(KVA)
電流互感器比值
防爆標志 進線口螺紋 出線口螺紋 電纜外徑
(mm)
防護等級 BQJ-14
14 28 14 50/5 Exd II B T4/T5/T6
Gb/Ex tD A21 IP66
T135/95/80°C
G1"~G4' G1"~G4" Φ11~Φ82 IP54
*IP65
BQJ-22 22 44 22 75/5 BQJ-30 30 60 30 BQJ-40 40 80 40 100/5 BQJ-45 45 90 45 150/5 BQJ-55 55 110 55 BQJ-75 75 142 75 300/5 BQJ-90 90 180 115 BQJ-115 115 230 -
◇外殼為鋼板焊接而成，表面高壓靜電噴塑;
◇內裝自耦變壓器、交流接觸器、時間斷電器、中間斷電器、熱斷電器、電流互感器、轉換開關、熔斷器、電壓表、指示燈等。
◇具有過載、短路、失壓、斷相保護等功能;
◇延時自動控制時間斷電器(0~60秒內可調);
◇適用于不間斷長期工作制反復短時工作制，在反復短時工作制下的操作頻繁為30次/小時，兩次連續起動間隙不小于15分鐘;
◇鋼管或電纜布線均可;
◇可根據用戶要求特制。
-
BQJ-22KW
BQJ-30KW
BQJ-40KW
BQJ-75KW
BQJ-95KW
BQJ-160KW
