- 商品名稱: XD(M)B58 防爆動力(照明)配電箱(ⅡB、ⅡC，戶內、戶外)
- 商品編號: 1006234424737357824
選型表
型號規格 支路數 主回路總
開關數(臺)
主回路額
定電流(A)
主回路進
線口螺紋
主回路進線口
電纜外徑
(mm)
支路額定
電流(A)
支路出線
口螺紋
支出路線口
電纜外徑(mm)
XD(M)B58-4 4 / / / / XD(M)B58-6 6 XD(M)B58-8 8 1~16 G3/4" ∅10~∅14 XD(M)B58-10 10 XD(M)B58-12 12 20~25 G1" ∅12~∅17 XD(M)B58- 4/K 4 1 63
80~100
G1 1/2"
G2"

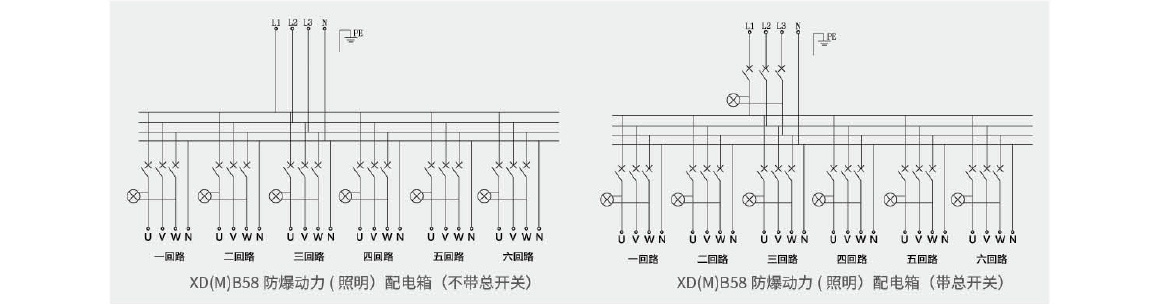

32~50 G1 1/4" ∅15~∅23 XD(M)B58-6/K 6 XD(M)B58-8/K 8 63 G1 1/2" ∅18~∅33 XD(M)B58-10/K 10 XD(M)B58-12/K 12 電氣原理圖示例
訂貨須知
◇用戶在訂貨時，須根據“型號規格含義”注明配電箱的的回路數，各回路相應的電流、斷路器的極數以及交流接觸器、萬能轉換開關，熱繼電器、熔斷器的參數，若需帶漏電功能，則請另外注明，若需帶總開關，則注明總開關的電流及極數,并注明進出線方向，進出線規格及對應的數量;
◇在一般情況下，用戶需提供配電電氣系統圖，我司根據用戶要求配置最佳制造方案經用戶確認后制造;
◇有其它特殊要求請注明。
-
◇適用于爆炸性氣體環境1區、2區場所;
◇適用于II A、II B類爆炸性'氣體環境;
◇適用于可燃性粉塵環境21區、22區場所;
◇適用于T1~T6組溫度組別;
◇廣泛用于石油開采、煉油、化工、海洋石油平臺、油輪等易燃易爆氣體環境，也用于軍工、金屬加工等可燃性粉塵場所。
-
-
執行標準: GB3836.1、 GB3836.2、 GB3836.3、 GB12476.1、 GB12476.5、 1EC60079-0、 1EC60079-1、 1E60079-7 IEC61241-0、IEC61241-1、EN60079-0、 EN60079-1、 EN60079-7、 EN61241-0、 EN61241-1
防爆標志: ExdeⅡCT6Gb Exde Ⅱ CT5 Gb Exde ⅡCT4 Gb Exde Ⅱ B T6Gb ExdeⅡBT5Gb ExdeⅡBT4Gb Ex tD A21 IP66 T80°C Ex tD A21 IP66 T95°C Ex tD A21 IP66 T135°C 額定電壓: 220V/380V/230V/400V 主回路額定電流: ≤32A 40A≤|< 100A 100A≤1≤630A 支路額定電流：1A、2A、4A、 6A、10A、16A、 20A、 25A、 32A. 40A、 50A、 63A
防護等級：IP66
防腐等級：WF1、*WF2
總開關配置：iC65、CM1或GSM1
支路開關配置：1P或2P iC65系列開關以及各種帶漏電保護功能，正常配置為1P
母線腔配置：內部設有BD8060防爆指示燈和分線裝置
接線腔配置：接線腔配置的接線端子為國際知名品牌端子
引入口配置：引入裝置規格為G1/2"~G3",并可根據要求進行特制
進出線口方向：下進下出或下進上
出安裝方式：掛式成立式
-
◇本產品全面推出新型優化全新的設計方案，優化了內部元件，進出線腔接線端子，面板布局配置等，使產品結構合理;
◇新型專專利操作機構，結構簡潔合理、通用性強、操作方便、手感好;
◇本產品于開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構;
◇本產品采用模塊結構，各種回路可 以自由選擇組合;
◇防爆系列產品開關手棲可制成金屬材質，常規為PC塑料;
◇總開關分開關操作面板顏色區分明顯，便于現場識別;
◇可根據用戶要求，內裝斷路器、交流接觸器、萬能轉換開關;
◇熱繼電器、熔斷器、互感器、電表等電器元件;
◇密封條采用線澆發泡一次成形先進工藝，具有高防護性能;
◇可從顏色或形式上來區分總開關和分開關;
◇開關手柄可配置掛鎖，防止誤操作;
◇開關操作機構簡單實用，動作可靠;
◇鋼管或電纜布線均可;
◇立式配相應安裝架;
◇有特殊要求可特制。
-
不帶總開關
帶總開關
XD(M)B58-2(IIB)
XD(M)B58-4(IIB)
XD(M)B58-2K(IIB)
XD(M)B58-4K(IIB)
XD(M)B58-6(IIB)
XD(M)B58-8(IIB)
XD(M)B58-6K(IIB)
XD(M)B58-8K(IIB)
XD(M)B58-10(IIB)
XD(M)B58-10K(IIB)
XD(M)B58-12(IIB)
XD(M)B58-12K(IIB)
不帶總開關
帶總開關
XD(M)B58-2(IIC)
XD(M)B58-2K(IIC)
XD(M)B58-4(IIC)
XD(M)B58-4K(IIC)
XD(M)B58-6(IIC)
XD(M)B58-6K(IIC)
XD(M)B58-8(IIC)
XD(M)B58-8K(IIC)
XD(M)B58-10(IIC)
XD(M)B58-10K(IIC)
XD(M)B58-12(IIC)
XD(M)B58-12K(IIC)
座地式
掛式
