- 商品名稱: XQB58 防爆動力(電磁) 配電箱(ⅡB、ⅡC, 戶內、戶外)
- 商品編號: 1006234466256773120
產品結構
規格 名稱及規格 序號名稱及規格 備注 支路電流
小于63A
小型斷路器、交流接觸器、萬能轉換開關、熱繼電器 采用模塊式結構，實現多回路自由組合 進線口數量及規格根據用戶要求制定 支路電流
小于63A
塑殼斷路器，交流接觸器、萬能轉換開關、熱繼電器、測量儀表和互感器 采用大殼體組合 選型表
型號規格 總開關
支路數
支路開關
支路電流(A)
XQB58-2 iC65
CM1
GSM1

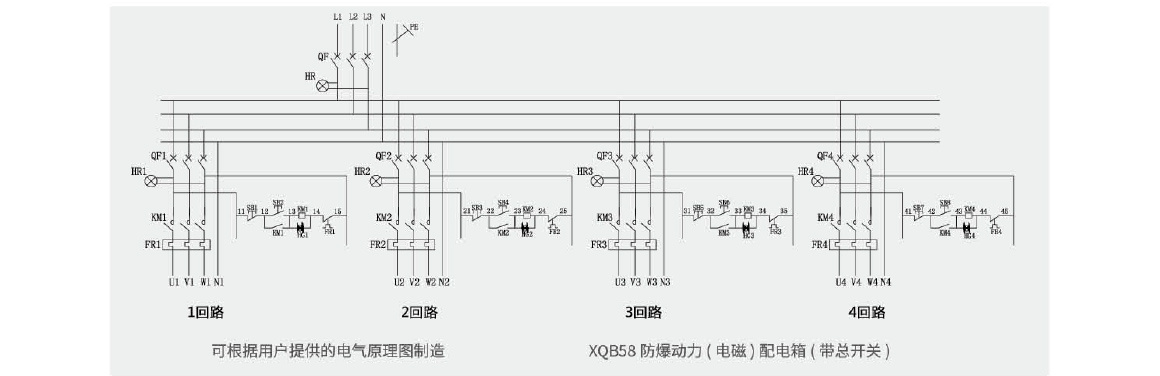

2 施耐德iC65 系列開關以及各種帶漏電保護功能 <160 XQB58-4 4 XQB58-6 6 XQB58-8 8 電氣原理圖示例
-
◇適用于爆炸性氣體環境1區、2區場所;
◇適用于1IA、I1B、IIC類爆炸性氣體篡;
◇適用于可燃性粉塵環境21區、22區場所;
◇適用于T1~(T5)組溫度組別;
◇廣泛用于石油開采、煉油、化工、海洋石油平臺、油輪等易燃易爆氣體環境，也用于軍工、金屬加工等可燃性粉塵場所。
-
-
執行標準: GB3836.1、 GB3836.2、 GB3836.3、 GB12476.1、 GB12476.5、 1EC60079-0、 1EC60079-1、 1E60079-7 IEC61241-0、IEC61241-1、EN60079-0、 EN60079-1、 EN60079-7、 EN61241-0、 EN61241-1
防爆標志: Exde Ⅱ C T6 Gb Exde Ⅱ CT5 Gb Exde ⅡCT4 Gb Exde Ⅱ B T6 Gb Exde Ⅱ B T5 Gb Exde Ⅱ B T4 Gb Ex tD A21 IP66 T80°C Ex tD A21 IP66 T95°C Ex tD A21 IP66 T135°C 額定電壓: 220V/380V/230V/400V 主回路額定電流: ≤32A 40A≤I< 100A 100A≤I≤630A 支路額定電流：1A、2A、 4A、 6A、10A、16A、 20A、 25A、 32A、40A、50A、 63A
防護等級： IP66
防腐等級：WF1、*WF2
總開關配置：iC65、CM1或GSM1
支路開關配置：1P或2P iC65系列開關以及各種帶漏電保護功能，正常配置為1P
母線腔配置：內部設有BD8060防爆指示燈和分線裝置
接線腔配置：接線腔配置的接線端子為國際知名品牌端子
引入口配置：引入裝置規格為G1/2"~G3"，并可根據要求進行特制
進出線口方向：下進下出或下進上
出安裝方式：掛式或立式
-
◇外殼采用鋁合金壓鑄成型,表面高壓靜電噴塑，具有較高的強度,開關采用全新操縱機構內部，可以安裝工業用的各種電氣元件，如：小型斷路器，塑料外殼武斷路器、交流接觸器，熱繼電器、萬能開關，測量儀表和PLC控制器等;
◇可根據要求在蓋板上開觀察窗，便于讀數。產品采用模塊化設計，有多種腔體可以自由組合拼揍，可滿足各種不同的現場需求;
◇防護等級達IP65，可直接用于戶外。
-
XQB58-4K(II B)
XQB58-8K(II B)
XQB58-4(II C)
XQB58-6K(II C)
